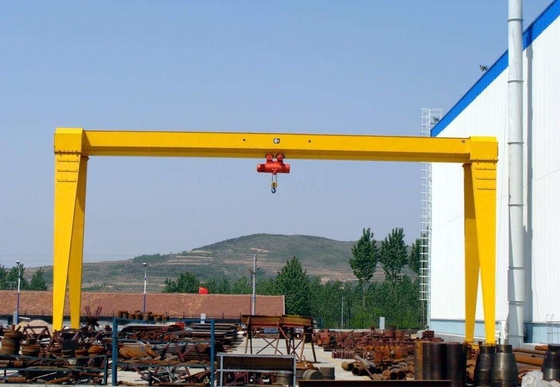

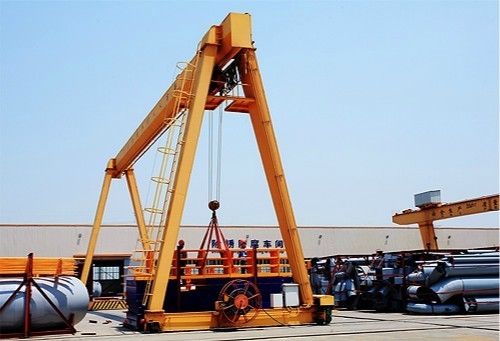

공사를 위한 바람 저항하는 3T-32T 전기 호이스트 갠트리 크레인

건설 산업을 위한 훅과 전기 호이스트 한 개의 도리 갠트리 크레인

기술 :

한 개의 도리 갠트리 크레인은 단순 구조, 용이한 설치, 경량, 좋은 통풍 저항의 특징을 가지고 있습니다. 메인 거더는 대부분 비스듬한 철도 박스형 구조물입니다.전기 호이스트 포털 종류 호이스트 크레인과 CD, MD와 모델의 전기 호이스트 필요한 사용의 기타 여러 가지 종류가 중간 한 종류와 이동하기 위해 축을 가지고 있는 소규모 호이스트 크레인입니다, 그것이 적당한 리프팅 능력 3t~32t이고 적당하고 전폭이 12~35 미터, 근무 조건 온도 - 20C 내지 +40C입니다.

안전 장치 :

체중 과부하 보호 기능 장치, 최고의 품질 오랜 시간이 리밋 스위치, 전압 낮은 방지 기능, 비상 정지 시스템, 전류 과부하 보호 시스템과 기타를 여행하여 폴리우레탄계 소재 버퍼, 크레인을 지닙니다!

기술 명세서 :

1. 리프팅 메커니즘
- 단일 도리 전기 호이스트
- MDG Ｌ 타입 : 게와 측면 말 탄 승강기
2. 종동 대차와 그라운드 엔드 보
- 안출된 플랜지 바퀴
- 엄격한 용접된 박스 유형 빔
- 소형의 레이아웃

3. 주요 그라이더와 다리
- 메인 거더와 4 다리는 용접된 박스 형상입니다
- 물질적입니다 : Q235B 또는 Q355B의 고급 품질과 탄소강
- 메인 거더는 강도 볼트로 연결됩니다.
- X- 선 또는 초음파 검사에 의해 시험된 용접 결합 ;
- 전폭의 계획된 Deflection≤1/800
4. 제어
- 캐빈 제어
- 펜던트 제어
- 무선제어
5. 전기 부품
- 관리인 전원 공급기
- 모든 크레인 이동은 독립적이고, 동시에 운영될 수 있습니다.
- 보호 급 IP55
- 성분은 유지 친화적 방법에 위치되고 전체 설계가 좋은 보호로 공급합니다
- 케이블 받침대로 중지되고, 직류 전기로 자극된 C-트랙에서 이어지면서, 커튼 케이블은 케이블 이동 활차에 고정됩니다.
6. 그림
- 기계적 샷 블라스팅 Sa2.5에 의한 녹 이동을 통한 코로우젼 프로텍션
- 에폭시 30 마이크론을 코팅하는 첫번째 층
- 에폭시 30 마이크론을 코팅하는 두번째 층
- 폴리우레탄 40 마이크론의 코팅의 제3 계층
- 평균 두께 : 약 100 마이크론
- 색깔있습니다 : 요구조건에 따라서 빨갛거나 오렌지색입니다

선택하는 방법 :

1. 갠트리 크레인 중에서 선택
일반적 갠트리 크레인을 위해 GB/T14406-1993과 GB5905-86에 대한 관련 규제에 따르세요.
보통은, 리프팅 능력은 50t 이하이고, 전폭이 35m 이하이고, 사용에 대한 어떤 특수한 요구 사항이 없습니다, 한 개의 메인 빔 종류가 선택되어야 합니다. 만약 받침대 다리의 폭이 크도록 요구되거나, 동작 속도가 높거나, 무겁고 긴 소편이 종종 높이면, 두배 도리 갠트리 크레인이 선택되어야 합니다.

2. 전폭과 캔틸레버 길이
갠트리 크레인의 전폭은 크레인 자체의 품질에 영향을 미치는 중요 요소입니다. 선정에서, 전폭은 장비 사용 조건을 충족시키고 전폭 시리즈 스탠다드를 충족하는 전제 하에 최소화되어야 합니다.

3. 차축 거리를 결정하는 원리
(a) 그것은 크레인 트랙의 방향을 따라 받침대를 위한 안정성 요구사항을 충족시킬 수 있습니다 ;
(b) 상품의 윤곽치수는 매끄럽게 아우트리거의 평평한 철골을 통과할 수 있어야 합니다 ;
(c) 차축 거리 비가 전폭 Ｓ에 비례한다는 것에 주목하세요. 일반적으로, 차축 거리 B=(1/4-1/6)S.

4. 갠트리 크레인 간격 사이즈는 결정됩니다
일 동안, 로딩과 언로딩 조작을 용이하게 하기 위해 야드에 갠트리 크레인의 외형 칫수와 상품과 운송 차량의 도입 사이의 어떤 용량다이오드가 있어야 합니다. 전폭, 일반적 운송 차량 이내에 하역이 문 다리로부터 0.7m 이상의 거리를 막아야 할 때. 살포기가 일하고 있지 않을 때, 거기는 운송 차량으로부터 0.5m 이상의 거리가 있어야 하고 상품이 문 다리를 통과할 때, 거기는 0.5m 이상의 거리가 있어야 합니다.
