Name: 시멘트 플랜트를 위한 7M-40M 경간 truss빔 한 개의 도리 갠트리 크레인 10 톤
Brand: SANTO
SKU: MH, BMH, MHL, MDG
Price: 2000 USD
Availability: InStock
Rating: 4.9 (151 reviews)

홈 제품 소개 한 개의 도리 갠트리 크레인

시멘트 플랜트를 위한 7M-40M 경간 truss빔 한 개의 도리 갠트리 크레인 10 톤

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	SANTO
인증:	ISO, CE
모델 번호:	MH, BMH, MHL, MDG

결제 및 배송 조건:

최소 주문 수량:	1개 세트
가격:	USD2000-10000/set
포장 세부 사항:	전기적이고 다른 부품은 고급 품질 합판 나무상자에 의해 포장되었습니다, 철재가 플라스틱 박막 또는 플라스틱 직조천에 의해 포장되었습니다
배달 시간:	15-30 일로 일합니다
지불 조건:	L/C (신용장), 전신환
공급 능력:	5000 세트 / 년

접촉

상세 제품 설명

상태:	새롭습니다	보증:	12개월
전폭:	7.5-35m	애프터 서비스는 제공되었습니다:	해외로 기계류를 서비스하고 작동하고 훈련하면서, 설치를 처리할 수 있는 공학자들, 온라인 지원, 현장 유지 보수와 수리 서비스
특징:	갠트리 크레인	맥스. 올림 높이:	6m~30m
평가된 올림힘 모멘트:	다릅니다	맥스. 권양 하중:	1-20t, 최대 최고 32t
상품 이름:	땅 이동 갠트리 크레인	애플리케이션:	워크샵, 창고, 공장, 공장, 창고와 기타
제어 수법:	무선 원격 제어, 지상 관제, 매달리는 통제	정격 적재 능력:	1-20t
색:	노랗 빨갛어 또는 필요로서	전원:	3는 380V 50 hz를 단계적으로 시행하거나 맞춤화됩니다
전원 공급기:	220V~480V 50/60Hz	크레인 특징:	쉬운 조종된 거더 교형크레인, 단일 거더 천장 주행용 기중기, 테이프 종단 crane,7.5tons 천장 주행용 기중기
타입:	승강기 단일 거더 교형크레인, 한 개의 거더 머리위 crane,10 톤 천장 주행용 기중기	리프팅 메커니즘:	전기 호이스트
기중속도:	0~8m/min	주요 전기 부품:	크힌트, 또는 필요 지멘스, 쉐나이더로서
하이 라이트:	truss빔 한 개의 도리 갠트리 크레인 , 7M 전폭 갠트리 크레인 10 톤 , 40M 전폭 다발 갠트리 크레인

시멘트 플랜트를 위한 다발 빔식 한 개의 도리 갠트리 크레인 10 톤

기술 :

갠트리 크레인은 다리가 양쪽에 아우트리거를 통하여 지상 추적에 대해 지지되는 교량 형식 크레인입니다. 구조에서, 손수레와 전기 부품을 높이면서, 그것은 받침대, 카트 운영 메커니즘으로 구성됩니다. 약간의 갠트리 크레인은 일 측에 아우트리거만을 가지고 있고 건너편이 공장 건물 또는 버팀다리에 대해 지지되며, 그것이 세미 받침대 크레인으로 불립니다. 갠트리 크레인의 상위 브리지 프레임 (메인 빔과 엔드 빔을 포함하여), 아우트리거, 하향 빔과 다른 부분. 크레인의 동작 영역을 확대하기 위해, 메인 거더는 캔틸레버를 형성하기 위해 1 또는 양쪽에 아우트리거를 넘어서 연장될 수 있습니다. 지브와 호이스팅 손수레는 또한 지브의 피치와 회전을 통하여 크레인의 동작 범위를 확대하는데 사용될 수 있습니다.

기술 명세서 :

능력			톤	3	5	10	16	20
전폭			Ｍ	요구조건에 따라서 7, 10, 16,20,24,30, 35, 40
시공 방법				프레스 버튼 /Cabin/ 원격과 매달리는 라인
속도	상승		분 Ｍ /	8 ,8/0.8	8,8/0.8	7,7/0.7	3.5	3.5
	교차하는 여행			20	20	20	20	20
	긴 여행	땅		20	20	20	20	20
		캐빈		20, 30,45	20, 30,40	30,40	30,40	30,40
모터	상승		타입 /kw	ZD41-4/4.5 ZDS1-4/0.4/4.5	ZD141-4/7.5 ZDS10.8/4.5	ZD151-4/13 ZDS11.5/4.5	ZD151-4/13	ZD152-4/18
	교차하는 여행			ZDY12-4/0.4	ZDY121-4/0.8	ZDY21-4/0.82	ZDY121-4/0.82	YZD-4/0.84
	긴 여행	땅		ZDY21-4/0.82 ZDY21-4/1.52	YZY22-4/1.52 YZR132M2-6/3.72	YZR22-4/1.52	YZR160M1-6/6.32 YZR160M2-6/8.52	YZR160M1-6/6.32 YZR160M2-6/8.52
		캐빈		ZDR100-4/1.52 ZDR112-4/2.12	YZR112L1-4/2.12 YZR160M1-6/2.12	YZR112L1-4/2.12 YZR160M2	YZR160M2-6/8.52 YZR160L2-6/112	YZR160M2-6/8.52 YZR160L2-6/112
전기 호이스트			모델	CD1/MD1	CD1/MD1	CD1/MD1	CD1	HC
올림 높이			Ｍ	6,9,12,18,24,30
일하는 의무				A3
전원 공급기				(당신의 수요에 따르면) 380V 50HZ 3 단계 AC

선택하는 방법 :

1. 갠트리 크레인 중에서 선택
일반적 갠트리 크레인을 위해 GB/T14406-1993과 GB5905-86에 대한 관련 규제에 따르세요.
보통은, 리프팅 능력은 50t 이하이고, 전폭이 35m 이하이고, 사용에 대한 어떤 특수한 요구 사항이 없습니다, 한 개의 메인 빔 종류가 선택되어야 합니다. 만약 받침대 다리의 폭이 크도록 요구되거나, 동작 속도가 높거나, 무겁고 긴 소편이 종종 높이면, 두배 도리 갠트리 크레인이 선택되어야 합니다.

2. 전폭과 캔틸레버 길이
갠트리 크레인의 전폭은 크레인 자체의 품질에 영향을 미치는 중요 요소입니다. 선정에서, 전폭은 장비 사용 조건을 충족시키고 전폭 시리즈 스탠다드를 충족하는 전제 하에 최소화되어야 합니다.

3. 차축 거리를 결정하는 원리
(a) 그것은 크레인 트랙의 방향을 따라 받침대를 위한 안정성 요구사항을 충족시킬 수 있습니다 ;
(b) 상품의 윤곽치수는 매끄럽게 아우트리거의 평평한 철골을 통과할 수 있어야 합니다 ;
(c) 차축 거리 비가 전폭 Ｓ에 비례한다는 것에 주목하세요. 일반적으로, 차축 거리 B=(1/4-1/6)S.

4. 갠트리 크레인 간격 사이즈는 결정됩니다
일 동안, 로딩과 언로딩 조작을 용이하게 하기 위해 야드에 갠트리 크레인의 외형 칫수와 상품과 운송 차량의 도입 사이의 어떤 용량다이오드가 있어야 합니다. 전폭, 일반적 운송 차량 이내에 하역이 문 다리로부터 0.7m 이상의 거리를 막아야 할 때. 살포기가 일하고 있지 않을 때, 거기는 운송 차량으로부터 0.5m 이상의 거리가 있어야 하고 상품이 문 다리를 통과할 때, 거기는 0.5m 이상의 거리가 있어야 합니다.

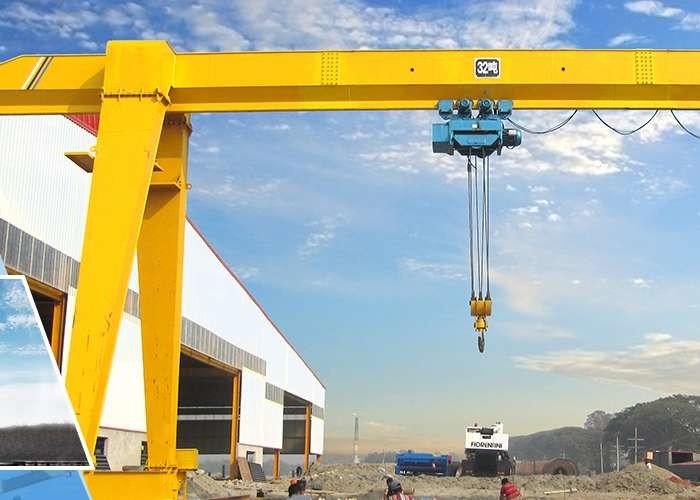

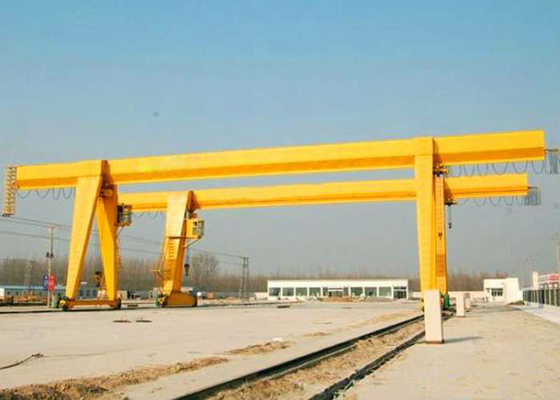

크레인 사진 :
